概述: HSJT2A系列金属探测器是我公司研究所经过几年的努力,解剖日本河野和日新电子的金属探测器,吸收国外的先进技术,并结合国内用户的实际情况,开发研制的新产品。

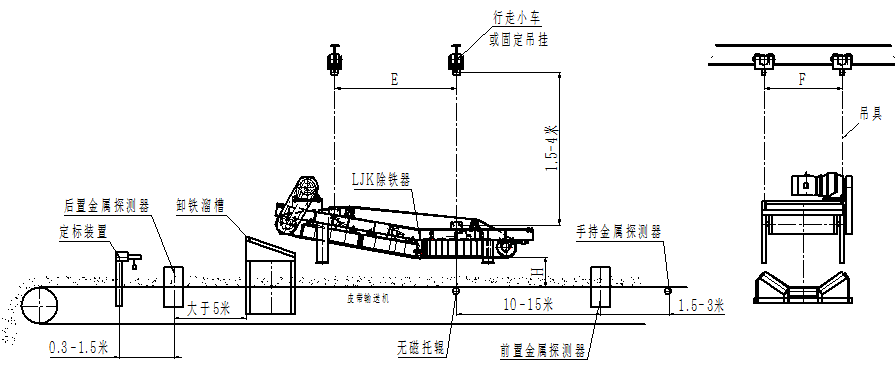

一、用途 该产品能对非金属物料中混入的金属异物进行连续探测,以非接触的方式指示出金属异物的存在与否,并将信号送给金属检出装置,将金属异物排除,以确保产品质量和设备的正常运行。 二、特点 1、性能稳定,能长时期可靠工作。 2、能用于磁性和非磁性物料,对磁性物料的干扰有较强的抑制作用。 3、传感器可拆卸,不需断开皮带安装。 4、设有信号延时电路,可根据皮带速度和排除位置任意调整。 三.设备安装布局 1、设备的安装布局图:

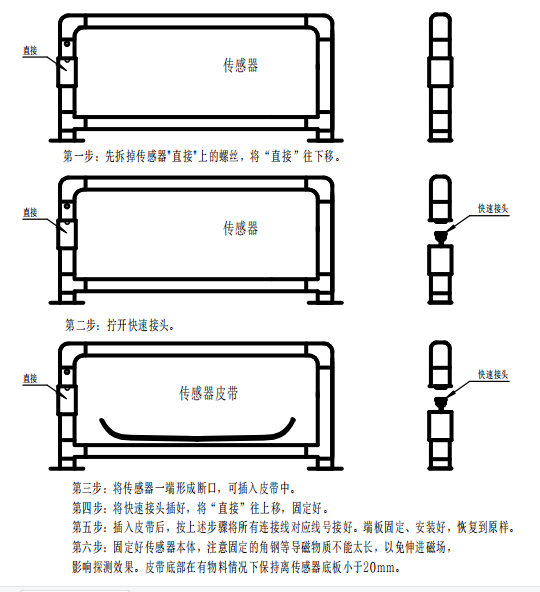

备注:1)如需要除非磁性金属,需安装后置金属探测器与定标装置,安装距离根据现场带速确定。 2)现场皮带为钢丝皮带或皮带接头为金属连接时,需安装手持金属探测器,手持金属探测器与金属探测器的安装距离,可根据现场皮带接头形式调节。 2、金属探测器探头的安装: 2.1安装步骤

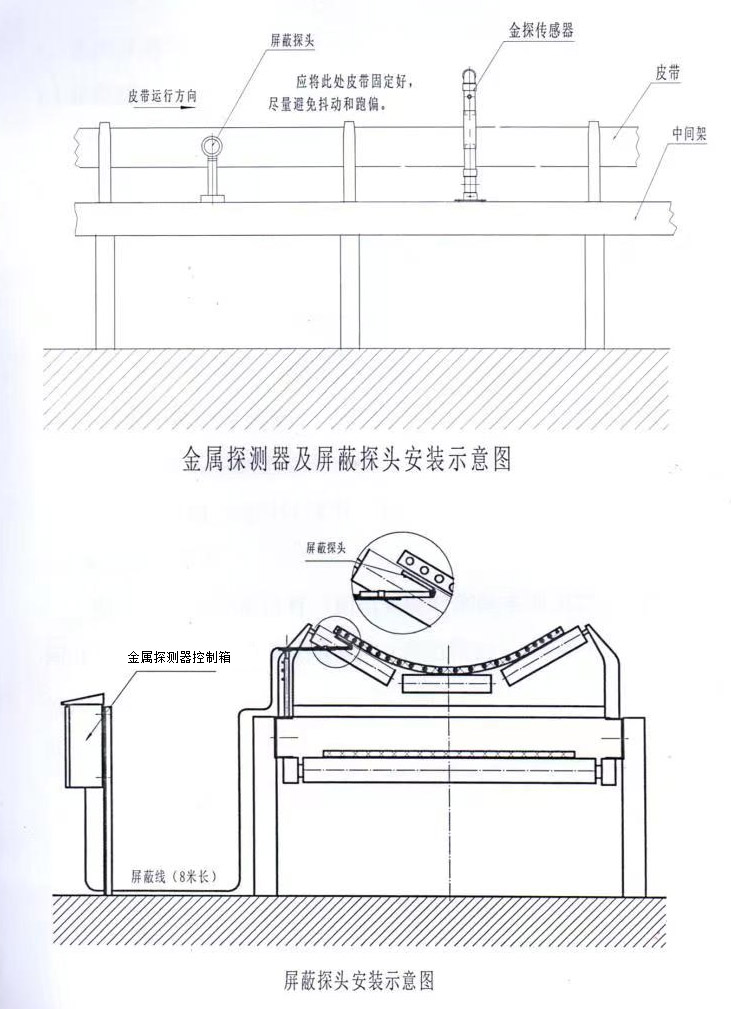

3、屏蔽探头的安装: 因为是钢芯皮带,一定要将安装经过屏蔽探头和金属探测器处的皮带固定好,尽量避免此处的皮带抖动和跑偏,否则屏蔽探头和金属探测器将不能正常工作。 将屏蔽探头安装在金属探测器前方1.5-3米左右位置(见下图),且固定在皮带运输机中间架上,使探测线圈靠近皮带侧面下方。当皮带接头经过屏蔽探头时,发出控制信号,屏蔽金属探测器探测到皮带接头的信号,这样当皮带接头经过金属探测器时,金属探测器不输出控制信号。 如果屏蔽探头安装在室外,请用塑料薄膜将其包好,以免进水损坏。
四、主要技术参数 1、环境温度:-10℃~+40℃。 2、相对湿度:<85%。 3、电源电压:~220V±10% 50HZ 4、整机功耗:<50W。 5、适应皮带速度:0.8~2.5米/秒。 6、灵敏度: 7、型号HSJT2A 序号 | 型号 | 适用皮带带宽(mm) | 可感知铁球(mm) | 1 | HSJT2A-800 | 800 | Φ30 | 2 | HSJT2A-1000 | 1000 | Φ30 | 3 | HSJT2A-1200 | 1200 | φ50 | 3 | HSJT2A-1400 | 1400 | φ50 | 4 | HSJT2A-1600 | 1600 | φ50 |

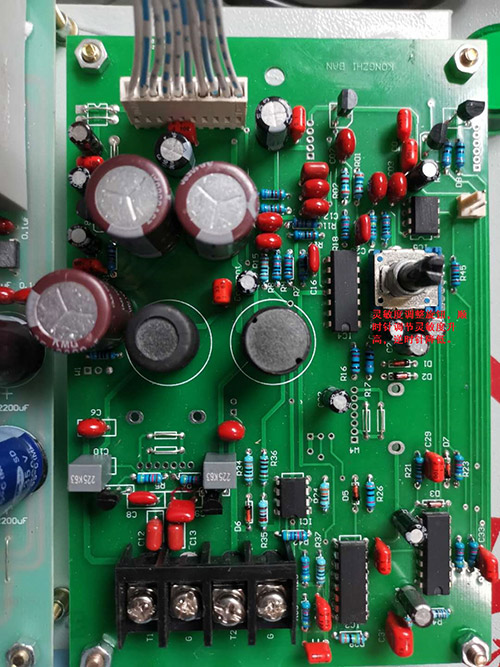

五、使用及调整 1.金属探测器灵敏度调整: 顺时针调节旋钮,灵敏度升高,反之降低。
2、屏蔽探头 2.1屏蔽探头位置调整 开启电源开关后,调整屏蔽探头与皮带之间的距离,在皮带运行时,使皮带接头处经过屏蔽探头线圈发信号,而皮带其他部分经过屏蔽探测线圈不发信号。皮带机运行时,皮带一定不能碰到屏蔽探头线圈。因为钢芯皮带接头一般采用的是一级连接,皮带接头处的钢丝是其他处的两倍。所以钢芯皮带接头经过屏蔽探头和金属探测器时,都会感应到较强的信号。 2.2屏蔽探头灵敏度调节 在屏蔽探头手柄上有一个小孔,用小的一字螺丝刀,顺时针调节,灵敏度增加,逆时针调节,灵敏度下降。 2.3屏蔽时间设定 屏蔽探头控制箱内有一断电延时时间继电器KT1,调整该时间继电器,可设定屏蔽时间(0-10秒范围内)。屏蔽时间一般设定为钢芯皮带接头到来时KT1动作,到金属探测器不动作的最短时间为宜。 使用现场:
|
