概述:

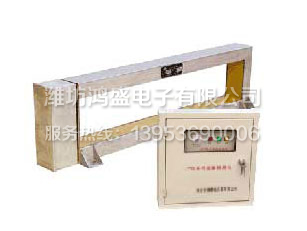

一.数控箱的安装

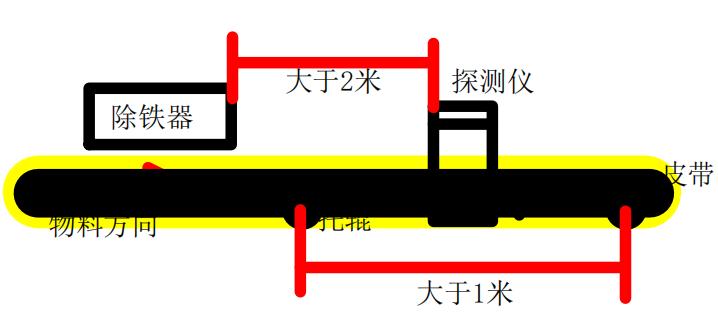

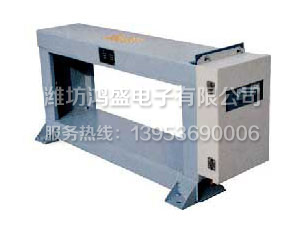

1.数控箱的远传距离标准是5米,电缆在出厂时已经做好。若用户有特殊要求,请在订货时说明。 2.将数控箱用螺栓牢固地固定在支架或墙上。要尽可能地避开振动、高温等场所,在露天安装时请在数控箱的上方安装风雨罩。 二传感器的安装 安装位置与注意事项 1.传感器的底脚安装尺寸是按照GB.TD-75型胶带输送机架给定的尺寸。 2.传感器的安装环境内应无大的金属物体移动,并尽量避开强电磁场的干扰,特别是对讲机.电焊机和大型机电设备等。 3.金属探测仪应安装在两条托辊的正中间,两条托辊之间的距离必须大于1米,若托辊离金属探测仪太近,转动的托辊会干扰金属探测仪造成误动作,报警,停机。 4.皮带机的震动会对传感器的寿命和系统的稳定性有很大的影响,必要时给金属探测仪单独做支架固定。 5.安装时,传感器的底部上面与皮带的底部不能有任何的接触,最佳距离是在皮带上有物料时,皮带底部与传感器底部上面的距离为58公分。 6.如果探测仪与电磁除铁器或永磁除铁器配合使用;传感器与除铁器的距离应大于2米。 7.安装完成后,应检查各部位的螺丝是否拧紧,否则在振动时容易产生误动作。 8.拆卸后重装时,各部分连接务必牢靠,不可有接触不良的现象,否则会检测不正常。 三.安装示意图 GJT型金属探测仪,现场安装示意图

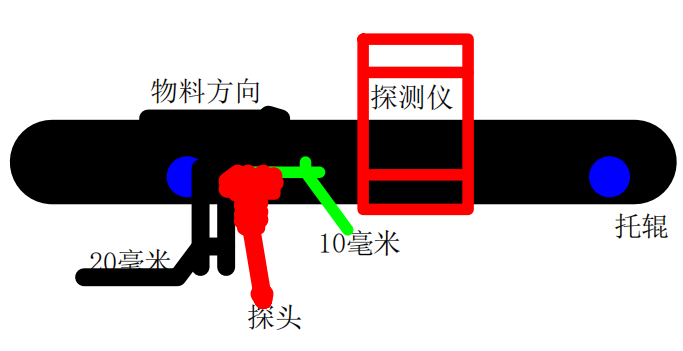

注意;在特殊情况下安装时,传感器应单独做支架 四.接线传感器到数控箱的连线应使用公司配备的电缆。电源.外界控制设备的连接线,用户须根据各自的控制需要连接,以获取金属探测仪的外接输出信号来进行各种外设控制。 1.电源的连接;金属探测仪的工作电源为交流220V,电源应尽可能的使用仪表专用电源,力求电源要稳定,不要与大型用电设备或电焊机共用一个电源,电源连接线应可靠地压在接线板上。数控箱用的电源线不应小于1平方的铜线。 2.金属探测仪在检测到金属时,会有一个常开或常闭点,控制外部设备或向中控室提供信号。3.如果皮带连接处用铁扣连接的,需要加装一个探头,探头的安装位置应安装在传感器的前方,靠近中间托辊,离皮带底部约10毫米。如下图

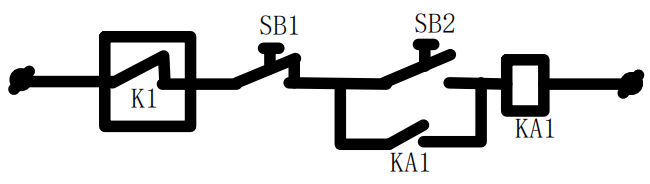

控制线接线图

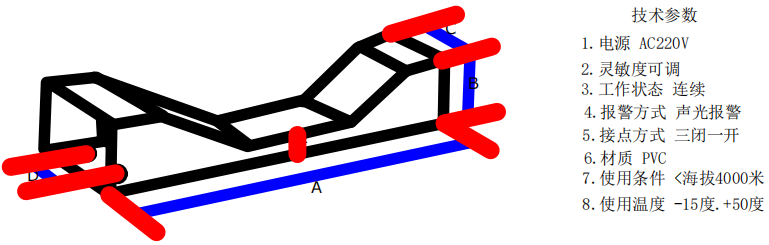

K1是金属探测仪的一个常闭点 SB1是停止按钮 SB2是启动按钮 KA1是接触器线圈 五.开机前的准备 1.确认金属探测仪各部分接线正确,检查传感器螺丝是否牢固拧紧,电源电压是否正常。 2.为确保设备和人身的安全,最好在输送机停机的情况下进行调试。 3.在电源接线端子上确认外部供给金属探测仪的电源为AC220V.50HZ 六.调试.调整 1.接通电源开关,观察面板上的电源指示是否亮,否则说明电源接线不正确或电源板有问题。 2.在调节系统灵敏度以前,务必在通电1分钟后进行,因为仪器有预热期。期间会报警1-2次属于正常情况. 3探测灵敏度并不是越高越好,在满足工艺与设备保护要求的前提下,适当的灵敏度可以减少不必要的停机次数。 4. 顺时针旋转灵敏度升高,反之降低。 七.常见故障处理金属探测仪不报警 1.电源故障如电源指示灯不亮,则有可能现场电源故障或电源板坏,检查接线或线路板电源部分。 2.传感器与控制箱之间的连线接触不好,应检查连线。 如果探测仪经常发生误动作度调的过高引起的。 1.首先检查是否灵敏 2.检查电源是否稳定,金属探测仪的电源是否和一些大型用电设备共用一个电源,这样有可能在大型设备启动或不稳定时同时也造成金属探测仪的不稳定性。 3.传感器各部分是否连接牢固或信号线是否紧固,连接不牢固会造成接收信号的不稳定,从而使仪器发生误动作。 4.仪器的周围是否有电焊机在使用,电焊机的地线是否搭在传感器的附近。 5.输送设备的机架是否振动过大,若振动过大应单独做支架 6.是否有大型设备在频繁启动 7.皮带托辊与传感器之间的距离是否过近,传感器与托辊之间的距离应大于40CM 订货须知 1.确定安装金属探测仪位置.皮带的宽度及窗口型的内高是否达到物料高度的要求【平板型探测仪对高度无任何要求】 2.确定物料的成分(例如;物料中是否有磁性,铁矿,金矿) 3.皮带的连接处是否有铁扣 4.如果需要防对讲机干扰的控制箱.订货时需单独说明  平板式金属探测仪外形尺寸 | 皮带宽度 | A | B | C | D | E | 650 | 1000 | 190 | 260 | 180 | 100 | 800 | 1200 | 190 | 260 | 180 | 100 | 1000 | 1400 | 190 | 260 | 180 | 100 | 1200 | 1600 | 190 | 260 | 180 | 100 | 1400 | 1800 | 200 | 260 | 180 | 100 | 1600 | 2000 | 230 | 260 | 180 | 100 | 1800 | 2200 | 230 | 260 | 180 | 100 | 2000 | 2400 | 251 | 260 | 180 | 100 |

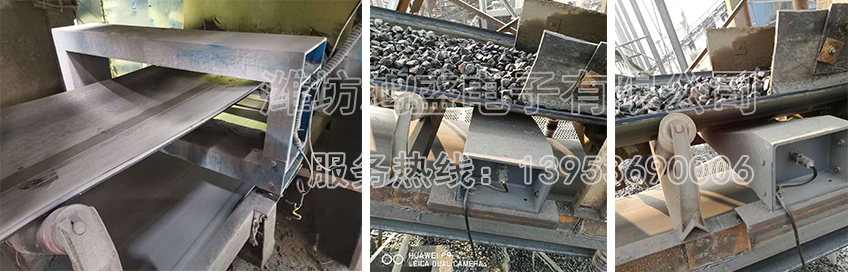

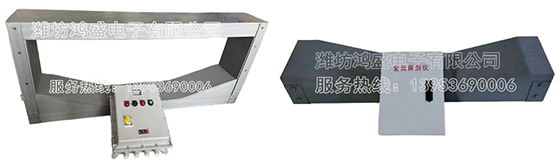

施工现场:
|
