名称:ICS-□-2 配用带宽:200mm-2000mm 结构组成:组合方式 部件数量:称体1件、称重桥1件、测速车1件、仪表(积算仪)1台、接线盒1件 准确度:±1%(动态累计误差) 称体长度:2400mm 友情提示:精度优于“ICS-□-1”,但需要更长的皮带机和更大的空间 主要技术参数: 项目 | A | B | C | D | 皮带宽度 | 500mm | 630 | 715 | 765 | 805 | 600mm | 780 | 865 | 915 | 955 | 800mm | 930 | 1015 | 1065 | 1105 | 1000mm | 1130 | 1215 | 1265 | 1305 |

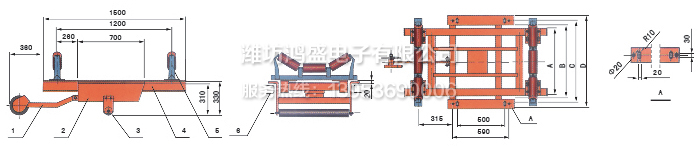

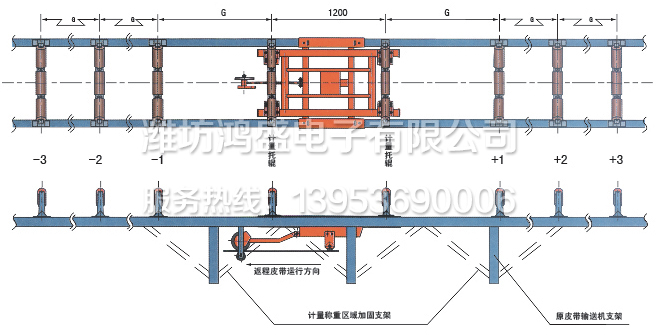

说明:此表标出的是500mm-1000mm称体的相关尺寸 称体外形尺寸图: 说明:1、测速车及测速传感器 2、称重架 3、辅助辊 4、称重桥 5、原输送机托辊改制的计量托辊 5、输送机框架 称体安装示意图: |
